Dijkstra

事前準備

  1. visted[]記錄「出發頂點」與下一次「距離最短的頂點」,「是否已訪問」的陣列。
  2. distance[]記錄從「出發頂點」到每個頂點的最短距離。
  3. preVertex[]記錄「前一個頂點」是誰,預設為全0。
  4. MAX常數,代表無法連結,在這裡用10000。
  5. matrix表格,記錄某個頂點到某個頂點的距離。

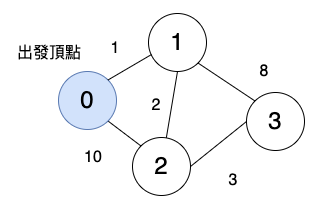

出發頂點

出發頂點為0


visted陣列,把出發頂點0設為True,預設全為False。

頂點 0 1 2 3
visted T F F F

把「出發頂點」到「出發頂點」的距離設為0,自己連自己沒有距離,其它頂點都用MAX。

頂點 0 1 2 3
distance 0 MAX MAX MAX

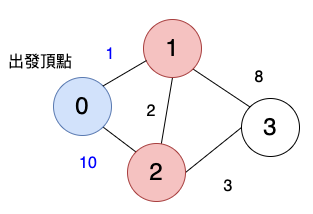

出發頂點0的相鄰頂點

出發頂點的相鄰頂點為1與2,記錄「出發頂點」→「相鄰頂點」的距離。


出發頂點0到相鄰頂點1

出發頂點0 → 相鄰頂點1的距離為1,更新距離表。
更新頂點1的前一個頂點為0,更新preVertex。

頂點 0 1 2 3
distance 0 1 MAX MAX
preVertex   0

出發頂點0到相鄰頂點2

出發頂點0 → 相鄰頂點2的距離為10。
更新頂點2的前一個頂點為0,更新preVertex。

distance 0 1 2 3
distance 0 1 10 MAX
preVertex   0 0

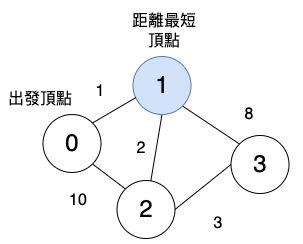

距離最短的頂點1

在distance陣列中,找到最短距離的頂點,且沒有被訪問過。
從以下表格中,找到的是1這個頂點,它與出發頂點的距離為1,為最短距離的頂點,把它設為已訪問。

頂點 0 1 2 3
distance 0 1 10 MAX
visted T F T F F

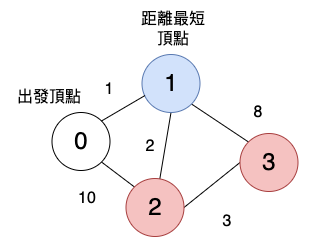

相鄰頂點2與3

距離最短的頂點1的相鄰頂點為0、2、3,但0已經被訪問過了visted[0] = T,所以沒被訪問過的相鄰頂點為2與3。

頂點 0 1 2 3
visted T T F F
distance 0 1 10 MAX

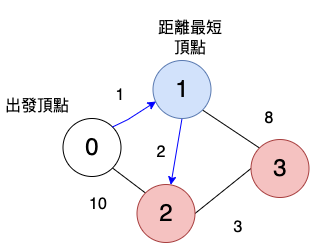

0→1→2的距離

先得到「出發頂點0」到「最短距離頂點1」的距離,到distance表格查,distance記錄出發頂點0到各個頂點的最短距離。

頂點 0 1 2 3
distance 0 1 10 MAX

根據上面的表格得到頂點1與出發頂點的最短距離是1。

0 → 1 = 1

頂點1到頂點2的距離,則到matrix表格查,matrix[1][2] = 2
1 → 2 = 2

將上面的距離加總,結果如下。
0 → 1 → 2 = 1 + 2 = 3


原本的距離表出發頂點0到頂點2為10,3比10小,把距離表更新。
更新頂點2的前一個頂點為1,因為從0→2跟0→1→2,0→1→2距離更短,前一個頂點是1,更新preVertex。

頂點 0 1 2 3
visted T T F F
distance 0 1 10 3 MAX
preVertex   0 0 1

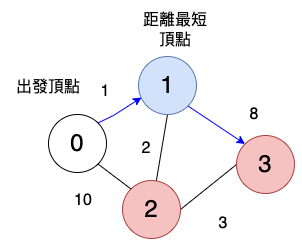

0→1→3的距離

先得到「出發頂點0」到「最短距離頂點1」的距離,到distance表格查,distance記錄出發頂點0到各個頂點的最短距離。

頂點 0 1 2 3
distance 0 1 10 MAX

0 → 1 = 1

頂點1到頂點3的距離,則到matrix表格查,matrix[1][3] = 8
1 → 3 = 8

將上面的距離加總,結果如下。
0 → 1 → 3 = 1 + 8 = 9


原本的距離表出發頂點0到頂點3為MAX,9比MAX小,把距離表更新。
更新頂點3的前一個頂點為1,因為從0→3跟0→1→3,0→1→3距離更短,前一個頂點是1,更新preVertex。

頂點 0 1 2 3
visted T T F F
distance 0 1 3 MAX 9
preVertex   0 1 1

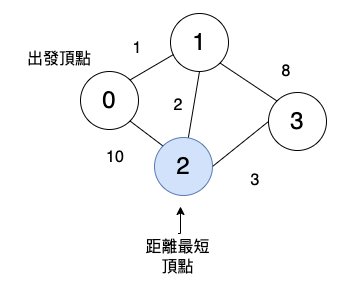

距離最短的頂點2

在distance陣列中,找到最短距離的頂點,且沒有被訪問過。


從以下表格中,找到的是2這個頂點,距離為3,把它設為已訪問。

頂點 0 1 2 3
visted T T F T F
distance 0 1 3 9
preVertex   0 1 1

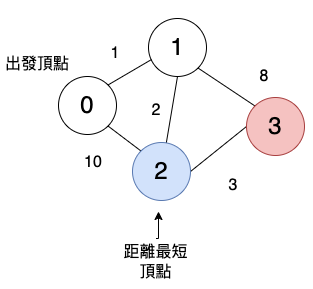

相鄰頂點3

頂點2的相鄰頂點為0、1、3,但0、1已經被訪問過了,所以沒被訪問過的相鄰頂點為3。

頂點 0 1 2 3
visted T T T F
distance 0 1 3 9

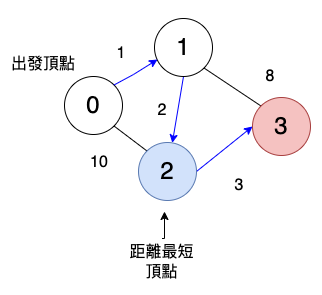

根據上面的表格distance,出發頂點0到頂點2的最短路徑得到3。

0 → 2 = 3

頂點2到頂點3的距離,則到matrix表格查,matrix[2][3] = 3

2 → 3 = 3

將上面的距離加總,結果如下。
0 → 2 → 3 = 3 + 3 = 6


原本的距離表出發頂點0到頂點3為9,6比9小,距離表更新。
更新頂點3的前一個頂點為2,因為0→1→3 = 9,而0→2→3 = 6,前一個頂點為2的路徑更短,更新preVertex。

頂點 0 1 2 3
visted T T T F
distance 0 1 3 9 6
preVertex   0 1 1 2

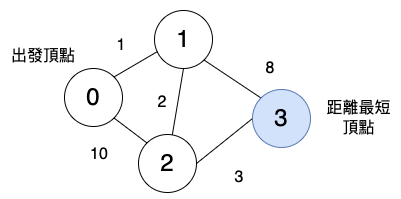

距離最短的頂點3

在distance陣列中,找到最短距離的頂點,且沒有被訪問過的為頂點3,設為已訪問。

頂點 0 1 2 3
visted T T T F T
distance 0 1 3 6
preVertex   0 1 2


因為其它頂點全部都訪問過了,求出頂點0到各個頂點最短距離如下:

頂點 0 1 2 3
distance 0 1 3 6

假設要尋找頂點0→頂點2的最短路徑,參考下表,頂點2的前一個頂點1,1→2,1的前一個頂點是0,0→1→2。

頂點 0 1 2 3
preVertex   0 1 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
public class Dijkstra {
  private int[][] matrix ;
  private boolean[] visted;
  private int[] preVertex;
  private int[] distance;
  private int vertexLen = 4;
  public static final int MAX = 10000;
  public Dijkstra() {
    matrix = new int[vertexLen][vertexLen];
    matrix[0] = new int[]{MAX, 1, 10, MAX};
    matrix[1] = new int[]{1, MAX, 2, 8};
    matrix[2] = new int[]{10, 2, MAX, 3};
    matrix[3] = new int[]{MAX, 8, 3, MAX};

    visted = new boolean[vertexLen];
    preVertex = new int[vertexLen];
    distance = new int[vertexLen];
    Arrays.fill(distance, MAX);
  }
  public void setStart(int startIndex) {
    distance[startIndex] = 0;
    visted[startIndex] = true;
  }
  public void dijkstra(int index) {
    int len = 0;
    for (int i = 0; i < matrix[index].length; i++) {
      len = distance[index] + matrix[index][i];
      if (!visted[i] && len < distance[i]) {
        distance[i] = len;
        preVertex[i] = index;
      }
    }
  }

  public static void main(String[] args) {
    Dijkstra dijkstra = new Dijkstra();
    dijkstra.setStart(0);
    dijkstra.dijkstra(0);
    System.out.println(Arrays.toString(dijkstra.distance));
    for (int i = 0; i < dijkstra.vertexLen - 1; i++) {
      int vertex = dijkstra.findMinPathVertex();
      System.out.println("vertex = " + vertex);
      dijkstra.dijkstra(vertex);
      System.out.println(Arrays.toString(dijkstra.distance));
      System.out.println(Arrays.toString(dijkstra.preVertex));
      System.out.println("============");
    }
  }

  public int findMinPathVertex() {
    int min = MAX;
    int vertex = 0;
    for (int i = 0; i < vertexLen; i++) {
      if (!visted[i] && distance[i] < min) {
        min = distance[i];
        vertex = i;
      }
    }
    visted[vertex] = true;
    return vertex;
  }
}
