中介者模式
中介者模式
Mediator，中文是調解員，在「深入淺出設計模式」一書是協調者。
意思是，類別與類別不互相溝通，由調解員來做中間者，幫助類別彼此溝通，就像買屋的人與賣屋的人不互相溝通，由房仲跟二邊的人溝通。

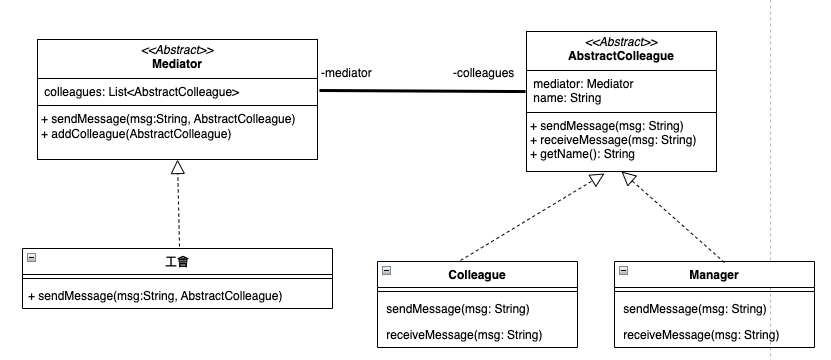

類別圖
- AbstructColleague: 抽象同事類別
- Colleague: 具體同事類別
- Manager: 主管類別
- Mediator 抽象中介者
- Union 工會
AbstructColleague與Mediator是一條直線，因為二邊都有彼此的成員變數，是1對1雙向關係。
Mediator抽象中介者
要讓中間人，知道是誰要彼此溝通。
Mediator類別有個屬性colleague”s”，類型是List。
addColleague()方法，放置要透過中間人溝通的類別。
Mediator類別sendMessage
Mediator類別sendMessage(String message, AbstractColleague sender)
子類別要覆寫處理各個類別的溝通方式，sender是溝通的時候，子類別物件把自己傳過來當作參數。
程式碼
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public abstract class Mediator {
// 要透過中間人幫助溝通的類別
private List<AbstractColleague> colleagues;
public Mediator() {
colleagues = new ArrayList<>();
}
// 加入要溝通的類別
public void addColleague(AbstractColleague colleague) {
colleagues.add(colleague);
}
// 處理中間人怎麼跟類別溝通
public abstract void sendMessage(String message, AbstractColleague sender);
public List<AbstractColleague> getColleagues() {
return colleagues;
}
}
Union工會
作為中間人，與其它類別溝通。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
// 工會，中間人
public class Union extends Mediator {
// 參數2是發訊息的人
@Override
public void sendMessage(String message, AbstractColleague sender) {
// 發送訊息給所有人
for (AbstractColleague user: getColleagues()) {
// 除了發送訊息本人之外，把訊息發給所有人
// 透過sender取得發訊息的人的資訊
if (!user.name.equals(sender.getName())) {
// 讓其它人接收來自sender的訊息
user.receiveMessage(sender.getName() + "說" + message);
}
}
}
}
AbstractColleague抽象同事
- 要把中間人 Mediator 作為成員屬性
- 抽象的sendMessage()，子類別要覆寫
- 抽象的receiveMessage()，子類別要覆寫
AbstractColleague
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public abstract class AbstractColleague {
// Mediator 成員屬性
protected Mediator mediator;
// 姓名
protected String name;
// 建構子
public AbstractColleague(Mediator mediator, String name) {
this.mediator = mediator;
this.name = name;
}
// 發送訊息，實際上是呼叫Mediator.sendMessage()
public abstract void sendMessage(String message);
// 接收訊息
public abstract void receiveMessage(String message);
// 取得名字
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
}
Colleague同事
sendMessage()方法，實際上是呼叫Mediator.sendMessage()，第二個參數this，是把自己作為參數傳入。
Colleague
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public class Colleague extends AbstractColleague{
public Colleague(Mediator mediator, String name) {
// 建構子，預設使用父類別建構子
super(mediator, name);
}
// 實際上是呼叫Mediator.sendMessage()
// 第2個參數是把自己物件本身傳入
public void sendMessage(String message) {
mediator.sendMessage(message, this);
}
// 接收訊息
public void receiveMessage(String message) {
System.out.println("name = " + getName() + ", msg = " + message);
}
}
Manager主管
1
2
3
4
5
6
7
8
9
10
11
12
13
public class Manager extends AbstractColleague{
public Manager(Mediator mediator, String name) {
super(mediator, name);
}
public void sendMessage(String message) {
mediator.sendMessage(message, this);
}
public void receiveMessage(String message) {
System.out.println("Manager name = " + getName() + ", msg = " + message);
}
}
Client測試
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
public class Client {
public static void main(String[] args) {
Union union = new Union(); //工會
// 同事
AbstractColleague colleague1 = new Colleague(union, "Alex");
AbstractColleague colleague2 = new Colleague(union, "May");
AbstractColleague colleague3 = new Colleague(union, "Bill");
AbstractColleague manager1 = new Manager(union, "主管1");
AbstractColleague manager2 = new Manager(union, "主管2");
// 要讓中介者知道要協助溝通的人
union.addColleague(colleague1);
union.addColleague(colleague2);
union.addColleague(colleague3);
union.addColleague(manager1);
union.addColleague(manager2);
// 向中介者發送訊息，中介者收到訊息再把訊息傳給其它人。
colleague1.sendMessage("Hello!");
colleague2.sendMessage("Hi");
manager2.sendMessage("I'm manager.");
}
}
name = May, msg = Alex說Hello!
name = Bill, msg = Alex說Hello!
Manager name = 主管1, msg = Alex說Hello!
Manager name = 主管2, msg = Alex說Hello!
name = Alex, msg = May說Hi
name = Bill, msg = May說Hi
Manager name = 主管1, msg = May說Hi
Manager name = 主管2, msg = May說Hi
name = Alex, msg = 主管2說I'm manager.
name = May, msg = 主管2說I'm manager.
name = Bill, msg = 主管2說I'm manager.
Manager name = 主管1, msg = 主管2說I'm manager.
