順序圖

英文是Sequence Diagram，中文有不同翻譯，如:順序圖、序列圖、循序圖、時序圖。

主要是用來表達物件與物件之間交互動作，與物件的生命周期。

物件

物件變數名 冒號: 類型

flowchart LR
    id1["物件變數名:類別"]

1
Object obj1;

flowchart LR
    id1["obj1:Object"]

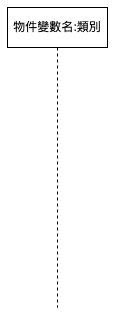

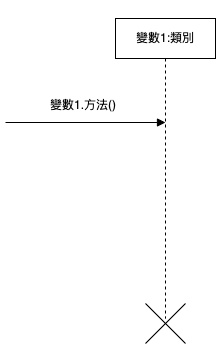

生命線

表達物件的Life Cycle

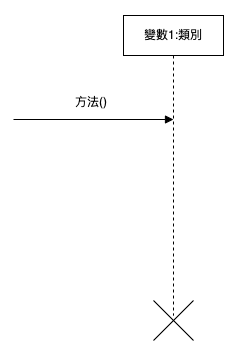

destory

代表結束。

有些圖是省略不畫。

呼叫方法

注意！呼叫箭頭指向的物件的方法。

都直接寫方法()，前面不會加上變數名。

1
2
Object obj1;
obj1.toString();

方法執行的時段

有些圖是省略不畫。

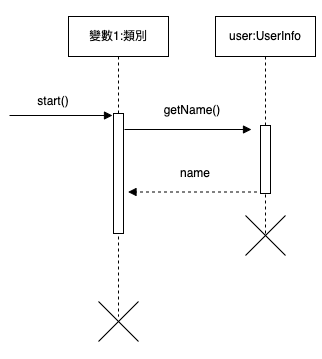

呼叫其它物件與傳回值

在start()方法中，呼叫其它類別UserInfo，物件變數名是user，呼叫getName()方法。

傳回的線為虛線。

注意！name是傳回的值，不是呼叫方法()，後面有圓括號()的才是方法()。

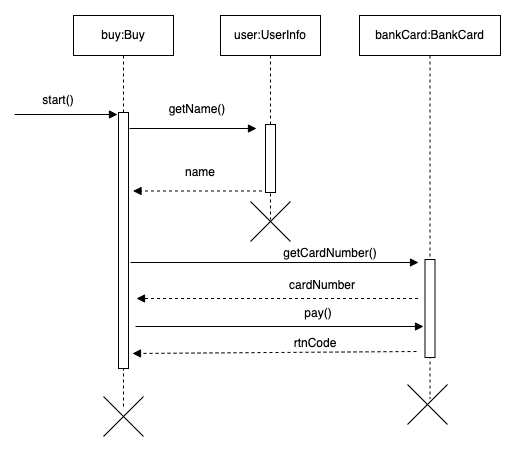

由左往右開始

執行順序是由左往右。

下圖中的順序如下

1. 呼叫buy.start()
2. 呼叫user.getName()
3. 取得name
4. 呼叫bankCard.cardNumber()
5. 取得信用卡號
6. 呼叫bankCard.pay()
7. 傳回成功或失敗的代碼，rtnCode。

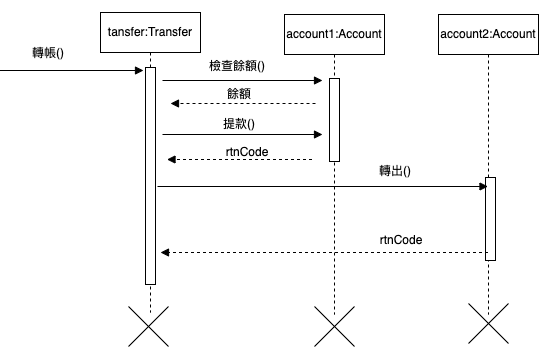

同一個類別，不同物件

下圖有二個類別，分別為Transfer轉帳與Account帳戶。

下圖中有三個物件，分別為transfer與account1與account2。

下圖中執行的順序如下

1. 呼叫transfer.轉帳()
2. 呼叫account1.檢查餘額()
3. 取得餘額
4. 呼叫account1.提款()
5. 傳回成功或失敗代碼，rtnCode
6. 呼叫account2.轉帳()
7. 傳回成功或失敗代碼，rtnCode

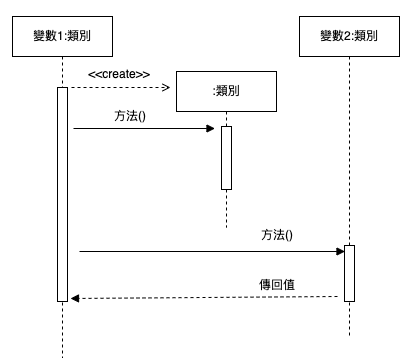

建立匿名物件

匿名物件就是沒有名字的物件。

匿名物件表示方式冒號: 類別。

建立的箭頭為虛線，箭頭非實心，指向匿名物件的方框，箭頭線上的文字<<create>>。

方法可以有參數

語法

方法(參數1, 參數2)

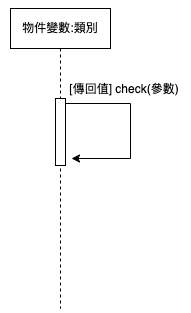

自己呼叫自己

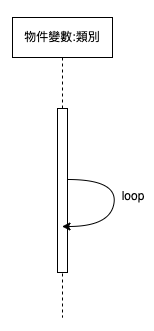

loop

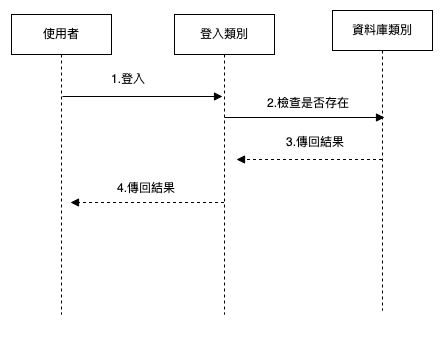

十分簡單的順序圖
